摘要:介绍安科瑞智能照明监控系统,采用智能控制模块控制照明回路的通断。系统采用KNX总线进行组网的方式,并远传至触摸屏,通过Acrel-iLightControl型智能照明监控系统实现灯光的智能控制。

关键词:大型商场;荣恒星星小镇;楼层;Acrel-iLightControl;安科瑞智能照明控制系统

0 概述 ??

宁夏荣恒星星小镇位于银川市兴庆区新华东街670号,为生态主题小镇项目,集休闲、娱乐、餐饮、生活、时尚旅游为一体,1-4层将休闲娱乐和特色餐饮与生活配套、生活零售、儿童天地等好好的搭配,5-6层为特色主题式电影院,地下一层是大型综合超市。 ??随着科技的发展和社会的不断进步,人们对生活品质要求越来越高,传统照明方式虽然结构简单、直观,但控制方式单一,只能进行开或关,整个照明系统只能采用人工值班方式,而安科瑞智能照明系统操作方便,能随时控制灯具的发光时间以及自动亮灭时间,节能节电,可以通过预设情景模式控制灯具,而传统的照明系统无法满足这些要求,我司为宁夏荣恒星星小镇项目设计一套安科瑞智能照明监控系统,该项目配置智能照明监控模块,控制公共照明区域的通断,并同时设置多场景照明回路。

1 系统结构描述 ??

本监控系统主要实现宁夏荣恒星星小镇的公共区域照明回路的远程控制。该系统总计有13台ASL100-S12/16和5台ASL100-S8/16,现场所有智能照明控制模块采用星型的方式接在一起,采用KNX总线通讯连接至控制室处的智能照明触摸屏,从而完成整个商场的智能照明控制。 ??

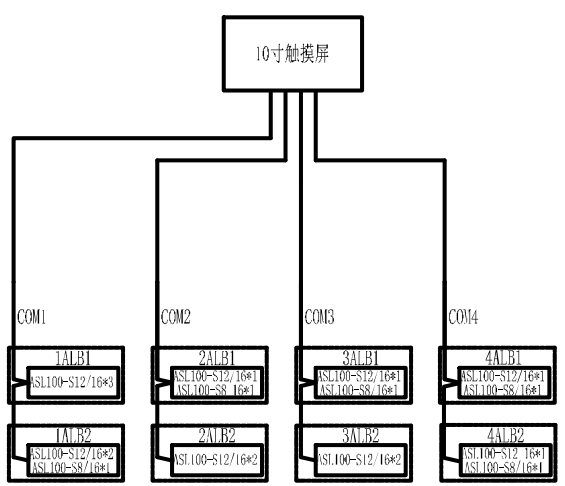

本监控系统采用分层分布式结构,如下图所示:


网络拓扑图 ??

间隔设备层主要为:智能照明驱动器模块。这些设备安装在现场的照明配电箱内,各驱动器通过现场KNX总线组网通讯,实现数据现场采集。 ??网络通讯层及站控管理层:此项目的网络通讯层和站控管理层集成在一起,网络设备和站控管理层设备都是此项目配置的智能照明10寸触摸屏。

2 安科瑞智能照明监控系统主要功能

2.1 定时控制

通过时钟管理器,实现整个系统的有关区域照明的定时和自动管理功能,实现公共通道、景观照明、泛光照明、车库照明定时控制。如百叶窗定时升降、集中供热定时调节、节假日照明定时关闭、定时通知等。

2.2场景控制 ??

智能照明控制系统根据各个部门的需求,设定不同种类的场景模式,进行各种照明灯光的组合,达到美化工作环境的效果;结合人体感应传感器,当人员离开时,关闭所有该会议室照明。

2.3人体感应控制 ??

在办公走道和楼梯内,布置人体感应传感器。在有人员进入区域时,自动开打开照明。当人员离开后,延迟一段时间再关闭。若延迟时间内有人进入,则重新进入打开模式,以达到节能目的。并且可以设置白天有效,晚上无效,根据需求设定。

2.4恒照度控制 ??

在室内办公区域内,布置照度传感器,可以根据外界自然光源,自动调节室内照明的灯光亮度和开灯数量;既充分利用了自然光,又可以为室内人员创造一个舒展的工作环境。

2.5实时监控 ??

中央控制室,配置一台中控主机,所有照明控制设备,通过KNX网关,接入监控系统,操作管理人员,可以通过中控电脑,实时监视总线、区域、楼层、楼栋等照明状态,并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面,图形页面缩放方便,切换简单,支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制,增加可视化的空间效果。

2.6报警处理 ??

系统提供了警报处理能力,用户可采用编程来完成不同的任务,当某种警报条件出现时应做什么,可由用户自行确定。

2.7事件通报 ??

系统提供了事件通报功能,支持邮件通报、文本输出以及事件驱动打印,可按照用户预先设置的条件,触发事件通报功能。

2.8日照时间计算 ??

按照用户当前所在的时区,计算日照时间,作为定时控制的时间基准。

2.9数据交换 ??

系统可以直接使用ETS2和ETS3项目的数据,方便的实现软件升级和替代;还可接受以CVS文件格式保存的模块及系统数 据;系统支持OPC服务,可以与其他建筑智能化系统进行数据交换。

2.10系统联动 ??

系统可以输入模块,接受其他系统或工作人员的强切信号;实现安防系统、广播系统、会议系统,甚至消防系统的联动控制,控制相应灯具点亮和设备启停。

3 案例分析 ??

安科瑞智能照明监控系统针对宁夏荣恒星星小镇公共照明区域进行智能控制。 ??

智能照明公共照明控制界面见下图,主要实现公共照明控制,可统一控制,也可单独控制,控制状态可在界面上直接显示出来,同时可以设置各照明回路自动亮灭时间。

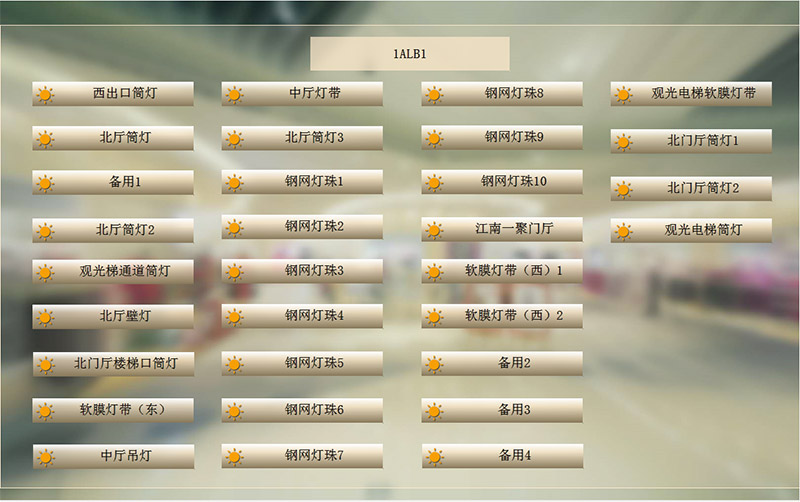

智能照明界面示意图一


智能照明界面示意图二 ??

定时智能照明控制主界面见下图,特定区域根据时间段控制来自动控制公共区域的照明的通断。

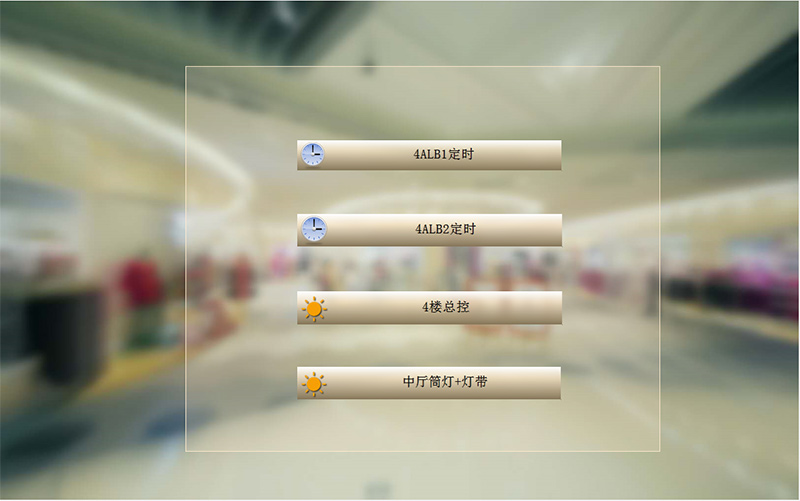

定时控制界面示意图一

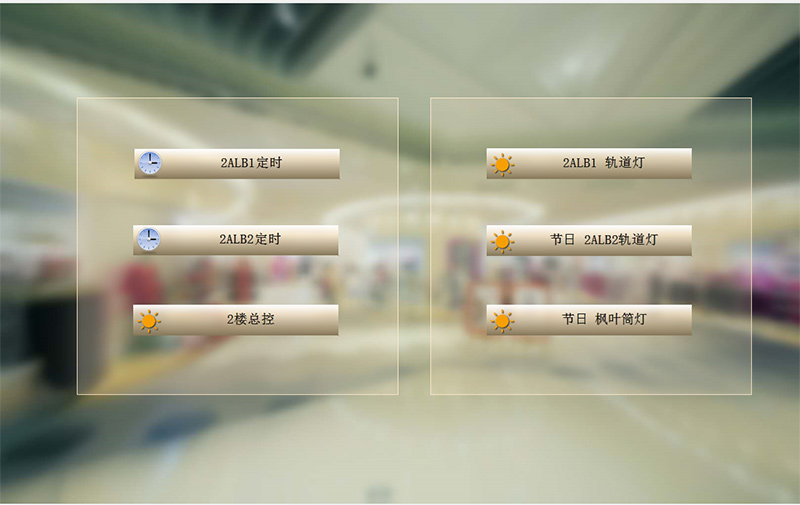

定时控制界面示意图二

4 结束语 ??

随着社会的发展及电力的广泛应用,安科瑞智能照明监控系统已成为全国各地工程项目、标志性建筑/大型公共设施等大面积多用户的必然选择,本文介绍的Acrel-iLightControl智能照明监控系统在宁夏荣恒星星小镇的应用,在照明配电箱内安装控制模块等,采用与KNX兼容的Acrel-Bus总线组网方式,直接接入到内置有安科瑞智能照明控制系统的触摸屏上,实现定时控制、一键亮灭对应回路等各种场景控制,使照明系统按照预先设定的各种模式工作,改善空间光色、立体感、色饱和度,营造舒展宜人灯光效果,节能减耗、有利于人们的身心健康,提高工作效率、提高管理水平。
