1. 概述

ASL100-P640/30总线电源模块，是Acrel-bus智能照明控制系统的总线电源，总线上的所有控制模块通过电源内部的扼流器件实现和电源的耦合。总线电源是通过KNX总线端子和KNX总线线缆连接其他控制模块，为系统供电，是实现照明系统的智能化控制的必备元件。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

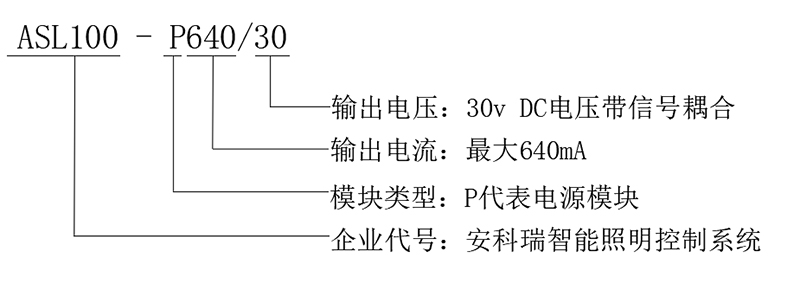

2. 型号规格


3. 技术参数

电源输入

输入电压

85—265V  AC      50/60Hz

功耗

<5W

效率

≥75%

电源输出

总线电源

30V DC       内置扼流圈输出

辅助电源

30V DC       不带扼流圈输出

输出电流

总线电流+辅助电流≤640mA

外部连接

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃…+45℃

存储温度

-25℃…+55℃

运输温度

-30℃…+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20

4. 安装与接线

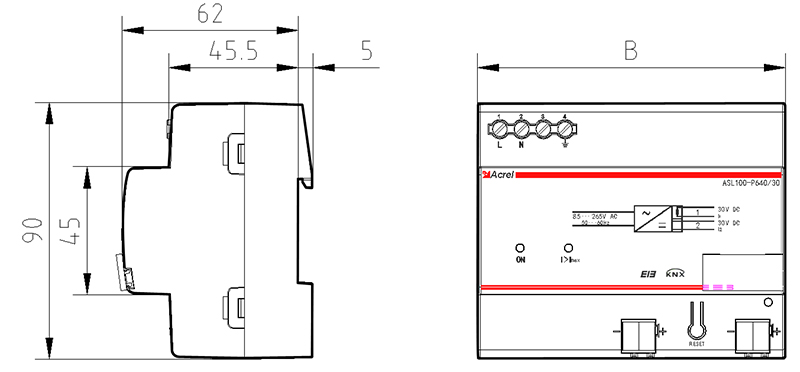

4.1 外形及安装尺寸(单位 mm)


产品型号

模块度(B)

模数

ASL100-P640/30

108mm

6模


4.2 安装方式

该模块适用于35mm轨道式安装。

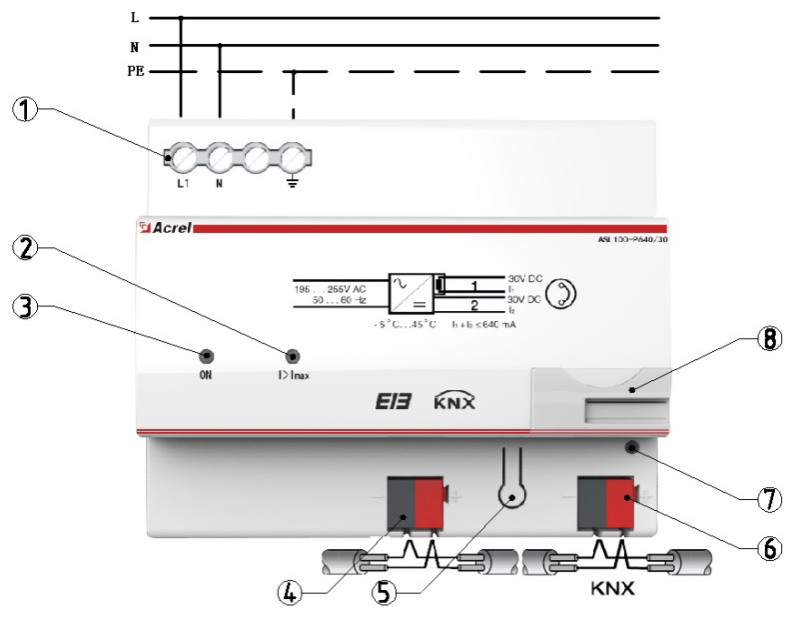

4.3 接线说明


① 市电输入端子：

此端子是电源输入端，接入普通的220V市电即可。

② 过流指示灯：

在短路、过载的情况下，过流指示灯亮红色。此时请及时检查线路。

③ 运行指示灯：

正常运行时，运行指示灯呈绿色，且以约1s的频率闪烁。

④ 辅助电源接线端子(端子2)：

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

此端子可以提供一个30V的辅助直流电压，为需要外部供电的模块(如IP模块、触摸屏等)供电。

⑤ 复位按键

按下复位按键后，会产生一个至少20秒的电源复位(复位期间总线电源(端子1)断开，辅助电源(端子2)正常供电)，实现了总线和电源的物理断开。

注意：在使用过程中如果需要切断电源时间大于20秒的，则需要切断电源的供电线路。

⑥ 总线电源接线端子(端子1)：

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

此端子带通讯，可以为总线提供电压，耦合总线信号。

正常接线时，KNX总线线缆的红线和黄线对应正极，黑线和白线对应负极。

注意：一个电源最多可带64台设备。但是实际项目中，一个电源所能连接的设备数量，取决于该线路段所接设备的总耗电量和所选的KNX电源的容量。

⑦ 复位指示灯

每次按下复位键，复位指示灯呈红色常亮，亮灯时间持续约20s。

⑧ 标签夹：

用于放置模块标签(模块编号)等等。

5. 主要功能

电源模块作为KNX/EIB系统标准供电电源，是整个系统的供电和信号耦合设备，有总线复位、过流指示和短路保护的功能。

6. 注意事项：

（1）使用产品之前需检查外观是否完好，若有损坏及时找销售商。

（2）电源模块在电气连接时需谨慎，请严格按照接线说明正确接线，接线完成后要认真核查，确保接线正确。

（3）接线时，请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

（4）布线时需要注意，同一条支线上，电源模块和其他模块之间的最远距离是350m，两个设备之间的最远距离是700m，两个电源之间的接线距离不能小于200m，总线各部分总长不超过1000m。

（5）产品安装更换，确保是在断电状态下操作的。

（6）将电源模块连接到总线后，确保运行指示灯正常。
