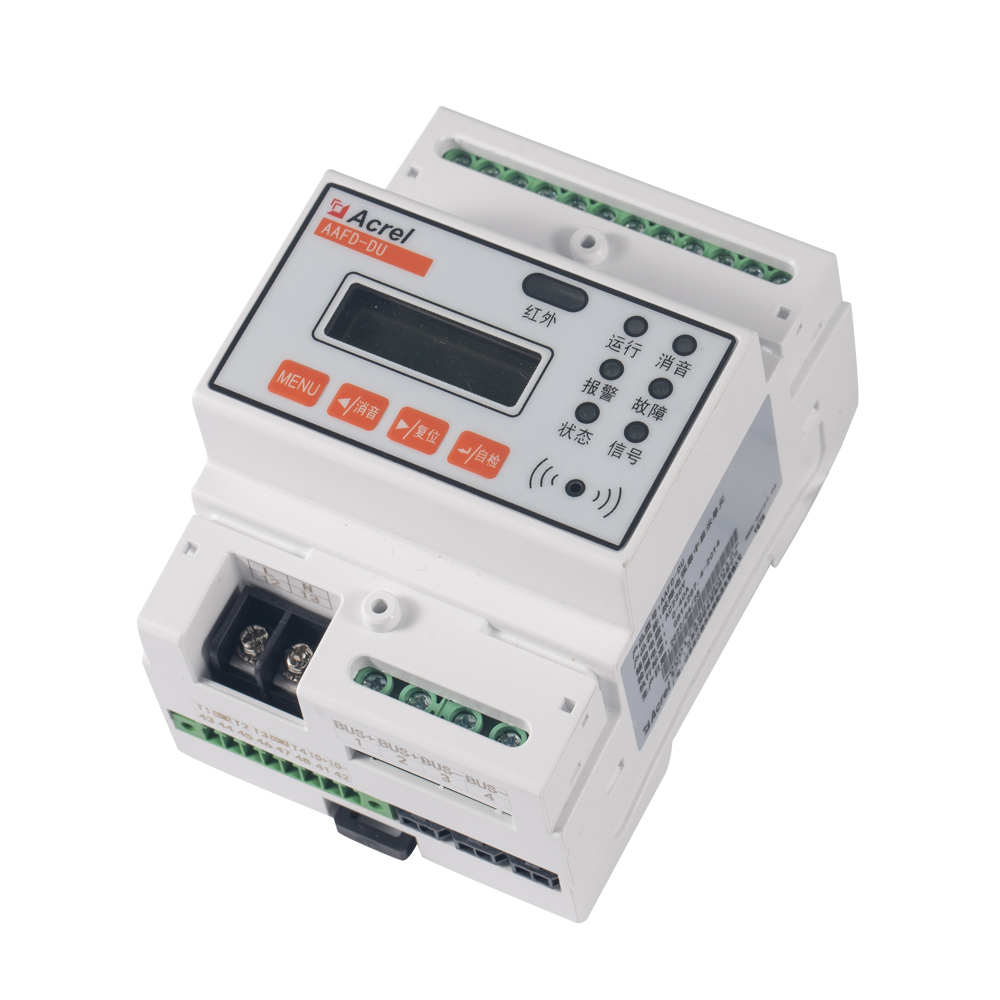

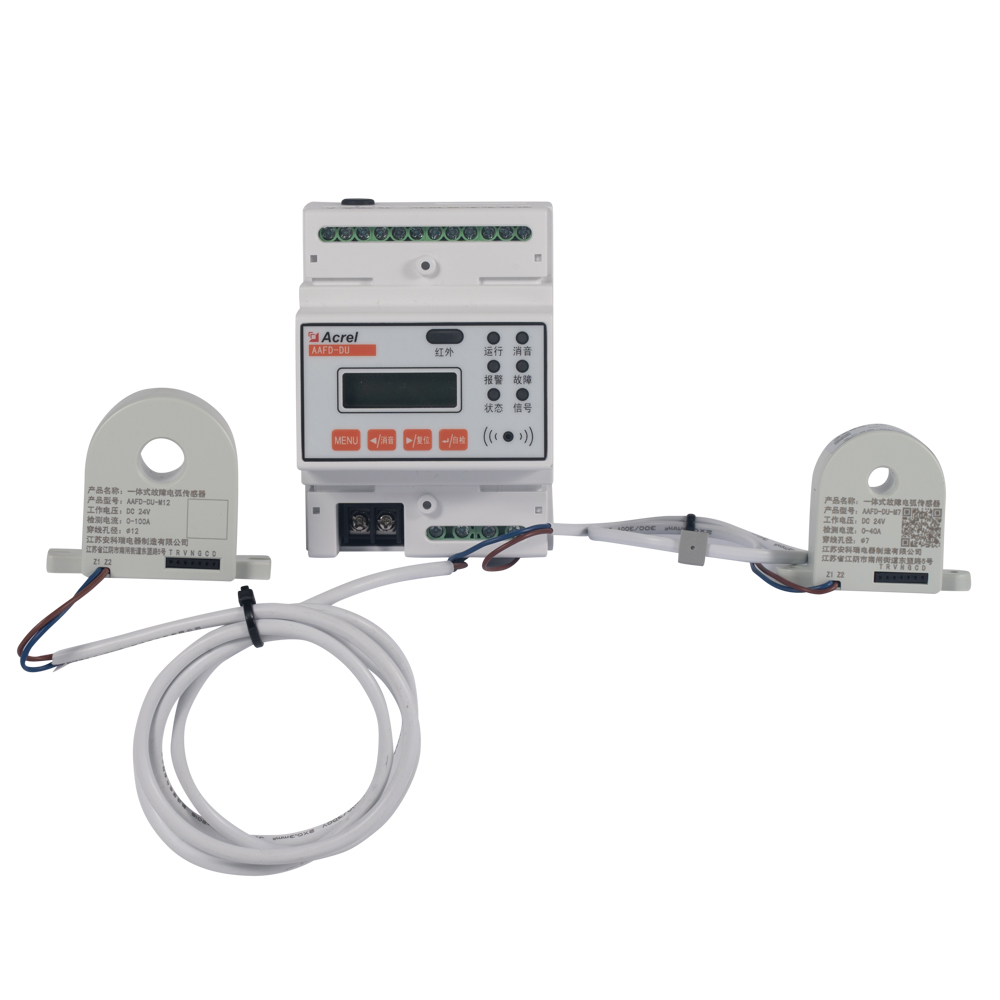

AAFD-DU多回路配电故障电弧探测器,可接32个传感器

  随着社会经济的飞速发展,社会电气化程度不断提高,用电负荷过大、线路短路等原因导致电气火灾发生越来越频繁,使得火灾数量呈上升趋势。

  据公安部消防局5年的统计分析,电气火灾发生的场所中,住宅发生火灾事故的数量位居前列(占比51%),线路短路及线路老化是诱发事故的主要原因。

  2021年全国火灾数据“电气仍是引发火灾的首要原因":从引发火灾的直接原因看,因电气引发的占28.4%,而较大以上火灾则有三分之一系电气原因引起,且以电气线路故障居多,占电气火灾总数的近八成。其中,违规动火施工、焊接焊割等生产作业火灾仅占总数的2.7%,但造成的亡人却占总数的6.3%,引发的较大火灾占总数的10.7%。

  1.1. 故障电弧的危害

  故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时,其中心温度可高达3000 ℃左右,并伴随有金属喷溅物,足以引燃任何可燃物,引发电气火灾,对人民群众的生命财产安全造成危害。

  1.2. 故障电弧产生的原因

  原因一:电气线路老化,导致相间并联故障电弧

  ① 电气线路年代久远尚未更换;

  ② 私拉乱接、线路长时间过负荷运行加速线路老化;

  ③ 紫外线、烟雾环境等造成线路老化。

  原因二:线路绝缘破损,导致相间并联故障电弧及对地故障电弧,见下图

  ① 电气线路施工时未按规范使用套管等保护措施;

  ② 野蛮施工等施工不当导致线路绝缘皮破损;

  ③ 后期装饰过程中因钉子等毁坏墙内电线绝缘皮;

  ④ 未按规范位置敷设电线,导致电线被门窗、桌椅板凳等破坏绝缘皮;

  ⑤ 鼠咬虫蛀等导致线路绝缘破坏。

  原因三:线路虚断、接触不良引发串联故障电弧。

  ① 使用蛮力穿管扯线导致线束内部虚断;

  ② 电气接头、接线端子等连接不牢;

  ③ 插座老化失去弹性与插头接触不良。

  功能:

  故障电弧探测器(以下简称探测器)对接入线路中的故障电弧(包括故障并联电弧、故障串联电弧)进行有效的检测,当检测到线路中存在引起火灾的故障电弧时,可以进行现场的声光报警,并将报警信息传输给上端监控设备,以实现预警火灾发生的目的。

  应用范围:

  故障电弧探测器适用于工业与民用建筑中10KW及其以下的电气线路,其保护线路长度不宜大于100米。产品遵循标GB 14287.4-2014,可适用于养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

  订货范例:

  具体型号:AAFD-40

  技术要求:故障电弧报警,AC 40A以下的负载

  通讯协议:RS485通讯,Modbus-RTU协议

  辅助电源:AC220V
