云平台简介

银行用电安全云平台通过采集设备的数据,能够对现场的电压、电流、温度、电弧等进行实时监测并进行数据分析,并对被保护线路的过压、过载、过流、过温、欠压、打火、缺相、设备不在线等情况进行预警,系统在发现电气火灾预警时,信息可多种途径及时通知相关单位处理,确保用电线路系统安全。

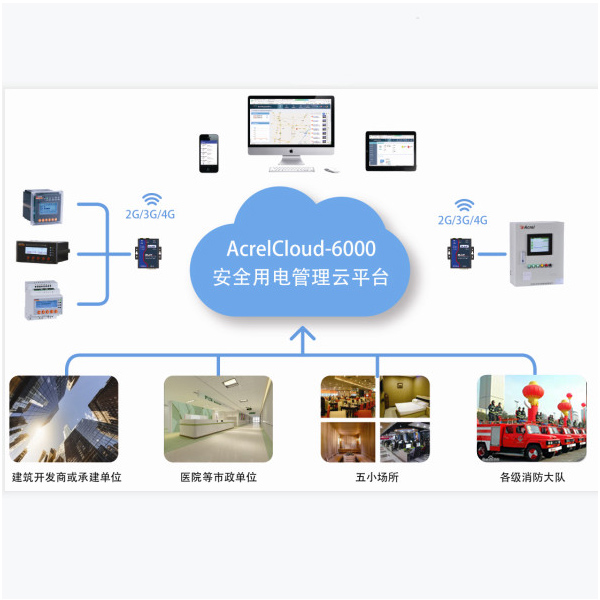

云平台结构

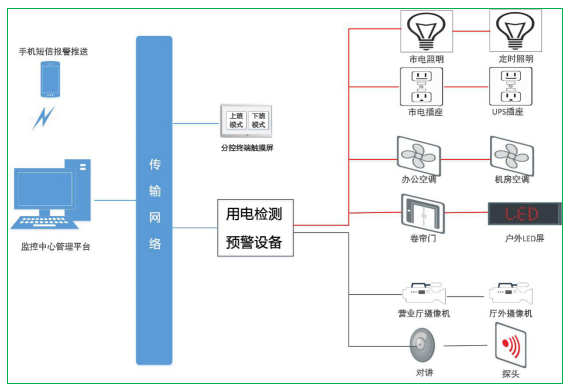

1. 银行网点用电系统架构

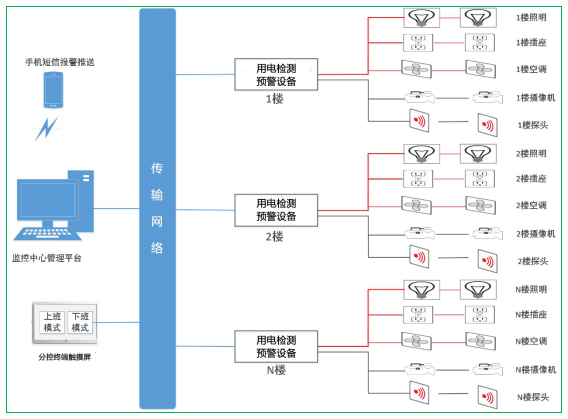

2. 银行办公大楼用电系统架构

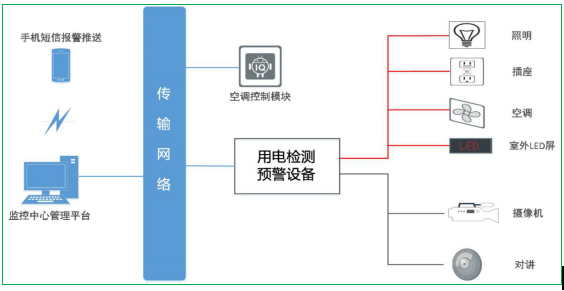

3. 自助银行用电系统架构

云平台功能

l 可检测5路三相回路或15路单相回路(可单三相组合);

l 可检测回路的漏电、温度、电压、电流、电能等电参量;

l 当设备发生漏电过大、过温、过流、过载、过压、欠压、设备不在线等会发生报警;

l 设备可通过4G信号上传至云平台;

l 设备可通过触摸屏本地显示与操作;

l 现场主电断电后,设备备电可保持工作≥3h;

l 设备可选配烟感、水浸、温湿度等功能;

l 当现场有故障电弧时,可接入该设备,该设备可外接故障电弧数量≤15台;

l 设备可设置8小时回路、24小时回路和定时回路,根据回路的不同属性进行报警;(例:上班时间,过流、过压报警等;下班时间,非正常用电报警)


云平台配置

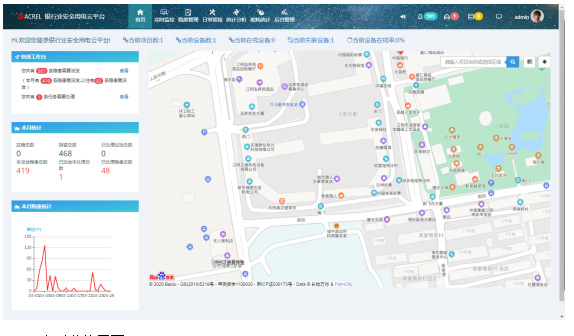

1. 首页界面

平台首页能显示用户所管辖的场所及对应的概况信息。包括场所的个数,安装设备的数量及情况,报警的数目等。针对各个场所,显示具体的地图位置,方便用户进行查看和巡查。

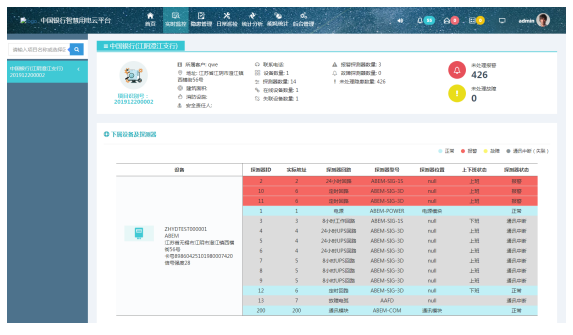

2. 实时监控界面

实时监控页面平台能显示设备在线状态,能显示设备各个回路的类型,监控区域,回路状态,回路的上下班状态。

3. 回路详细信息界面

针对每个回路,我们可以查看回路的基本信息,采集的实时数据,历史数据及上下班状态。

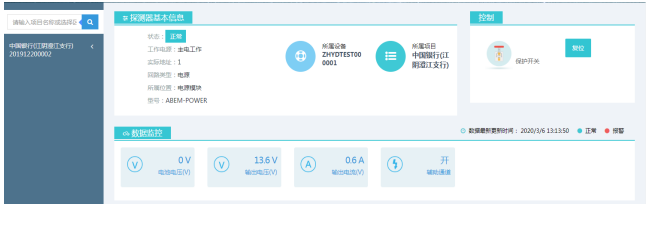

电源回路可以查看电源主备电工作状态,电池电压,输出电压,输出电流,辅助通道等参数,电源工作状态异常会产生报警。

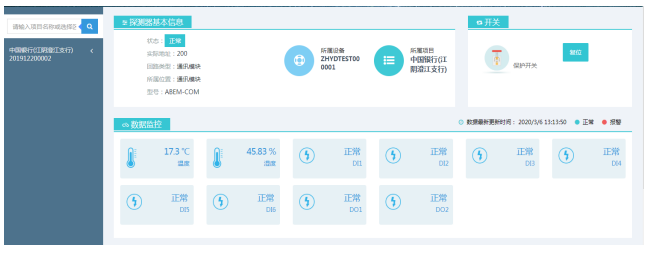

通讯模块可以监测温度,湿度,4路DI、2路DO参数。

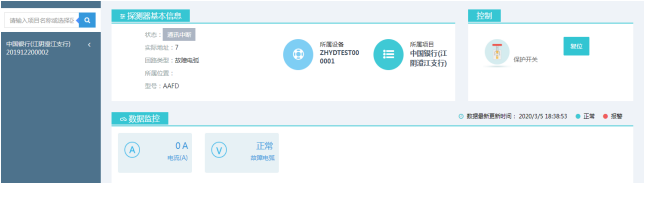

故障电弧回路可以监测线路是否有电弧报警。

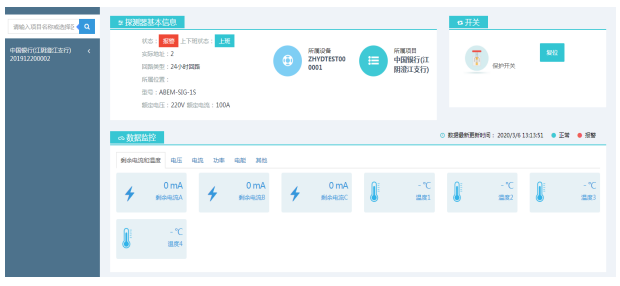

采集回路可划分为定时回路,24小时回路,24小时UPS回路,8小时回路,8小时UPS回路五个类型,每个回路可以区分单相和三相,可以监测剩余电流,温度,电压,电流,功率等参数。

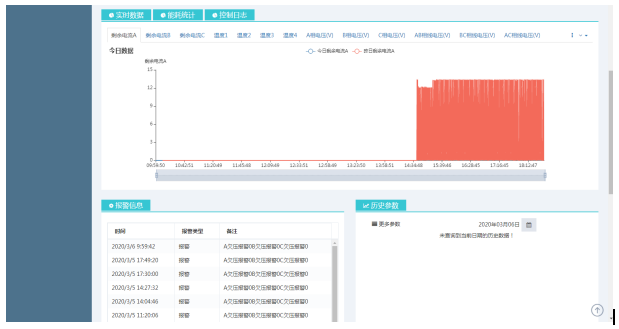

实时监控界面可查看当前回路的历史数据曲线和报警记录。

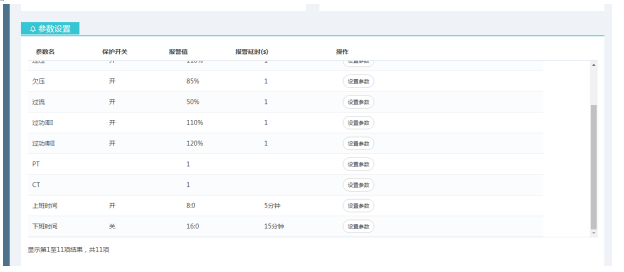

针对每一个回路,平台能够设置报警参数及报警开关。当可能出现工作时间调整等情况,平台能够灵活地对每个独立的回路设置上下班时间,延时时间及对应的开关。

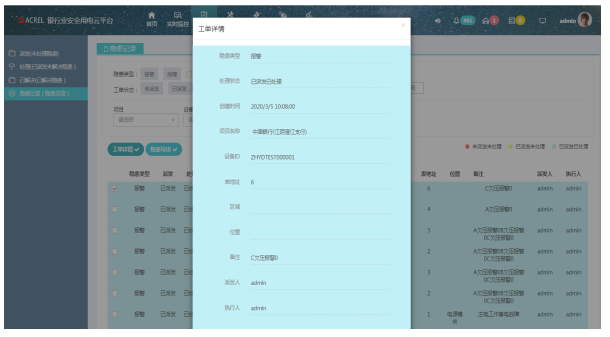

4. 隐患界面

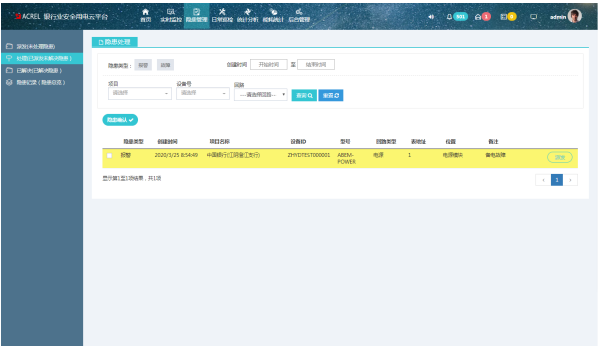

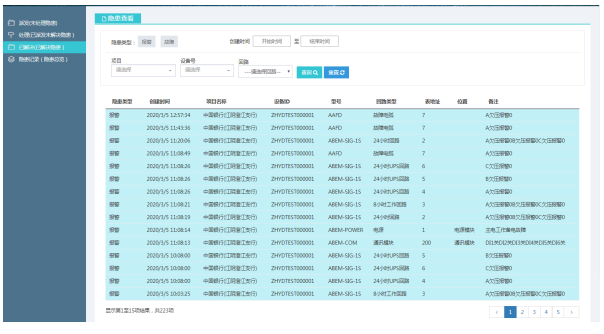

隐患界面 我们从报警查询,分派,处理,查看过程。形成一个闭环,方便客户追踪整个流程。隐患巡查提供多种方式查看未进行处理的隐患。隐患派发针对未处理的隐患,对隐患派发到个人,设置处理完成节点,及时通知人员进行处理。隐患处理界面,收到任务的人员能对这个隐患进行处理,包括写明原因和上传现场图片等。隐患记录界面,能够查看处于各个节点的隐患记录,把握整个平台的隐患概况。

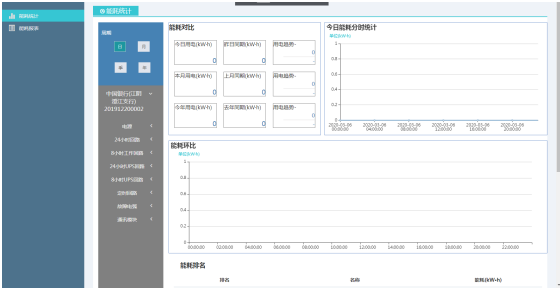

5. 能耗统计界面

能耗统计界面 ,针对各个网点或者场所,平台能够针对整个网点或者单个回路,按照年、季度、月、日或者小时,对能耗进行查询并统计,并对每个回路进行能耗的排名。

6. 后台管理界面

后台管理页面能够进行网站页面,用户,项目设备的维护。能够针对每台设备,可以设置对应的短信发送号码,邮箱及语音呼叫号码,当有情况发生时候,通过多种方式通知相应人员。

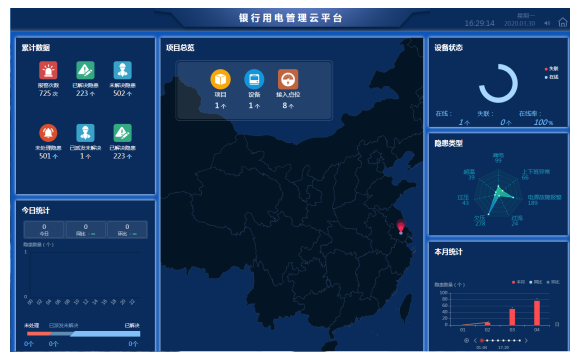

7. 展示界面

展示界面,方便在大屏幕直接展示整个平台的概况,使用户实时了解网点和设备信息。
