1. 概述

消防应急照明灯具的主要作用是为人员疏散逃生提供照明。其安装方式有壁挂式、吸顶式、嵌顶式三种。

照明灯具的状态信息通过通讯线传到分配电装置，然后由分配电装置将数据传给应急照明控制器，并受应急照明控制器的控制及管理。消防应急照明灯具可通过我公司生产的电子编码器进行现场编码。

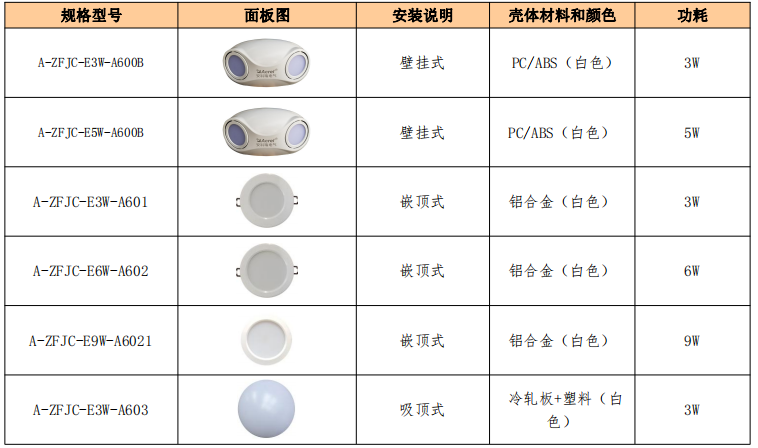

2. 产品选型


3. 技术特性

1. 工作电压：DC36V

2. 光源类型：LED

3. 应急时间：大于 90min

4. 故障检测：光源出现短路、断路时，标志灯发送故障信号

5. 编码方式：采用电子编码方式，占用一个地址

6. 使用场所：室内

7. 使用环境：温度：0℃～+55℃

8. 相对湿度：≤95%，不凝露

9. 防护等级：IP30

10. 执行标准：GB 17945-2010

4. 尺寸与安装方式

4.1. 产品尺寸

a.壁挂式：209*119*75mm


壁挂式尺寸图(正、背、侧)

b.嵌顶Ⅰ型：Φ97.5mm(直径)

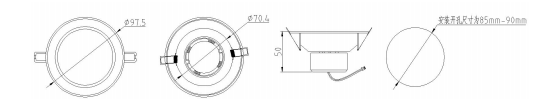

嵌顶Ⅰ型尺寸图(正、背、侧)

c.嵌顶Ⅱ型：Φ107.5mm(直径)

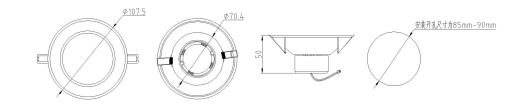

嵌顶Ⅱ型尺寸图(正、背、侧)

d.嵌顶Ⅲ型：Φ137.5mm(直径)

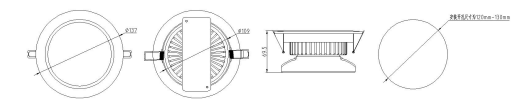

嵌顶Ⅲ型尺寸图(正、背、侧)

e.吸顶式：Φ255mm(直径)


吸顶式尺寸图(正、背、侧)

4.2. 安装方式

a.壁挂式灯具安装：先在墙上开好安装孔位，相应的灯具开孔尺寸为 60mm，将灯具底座用螺钉固定在墙上，再将照明灯具由上往下插入灯具底座后，挂于墙上，实现壁挂式安装。

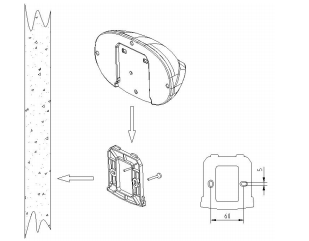

壁挂式照明灯具安装图

b.嵌顶式灯具安装：在天花板上开好安装孔位，相应的灯具开孔尺寸为φ97.5mm(或 107.5),天花 板厚度为 1-20mm。将灯具上的弹簧按图所示方向撑开到可以塞入安装孔，保持弹簧张开状态，将灯具放入安装孔，松开弹簧，此时弹簧复位，将灯具固定在天花板上，即完成安装。


嵌顶式照明灯具安装图

c.吸顶式灯具安装：先将标准型 86 预埋盒安装好;再固定安装支架，安装支架固定位置与预埋盒中心位置偏移 43mm。连接好总线及电源线;将安装支架卡入灯具内，并拧上螺钉，即完成安装.


吸顶式照明灯具安装图

5. 产品通讯方式与布线

5.1. 通讯方式

二总线通讯，无极性。

5.2. 布线要求

通讯线采用 NH-RVSP-2*2.5mm2型线缆，布线应与动力电缆、高低压配电电缆等不同电压等级的电缆分开布置，不能布设在同一线管或线槽内。

6. 故障处理

常见问题与处理方法
