1. 概述

两联四键智能面板,采用先进的单片机技术,是具有高稳定性、高可靠性的智能控制模块。其作为Acrel-bus智能照明控制系统中的输入控制模块,配合其他控制模块(如驱动器、传感器等),可实现大型公建、智能楼宇照明系统的智能化控制。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

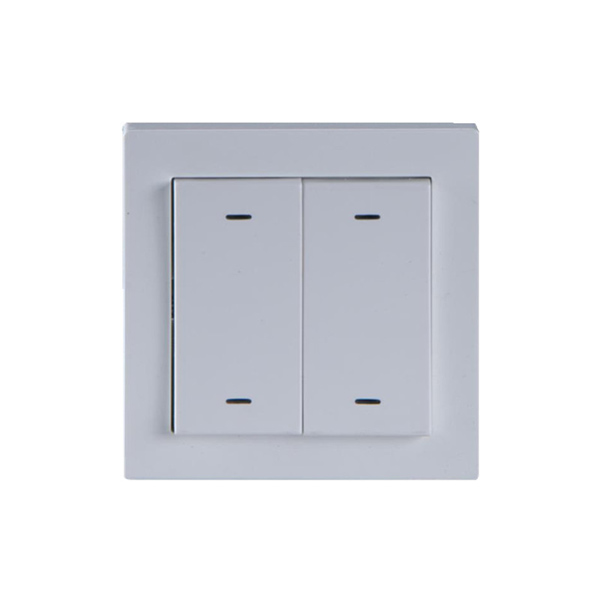

两联四键智能面板

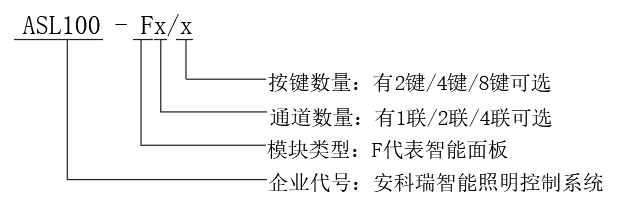

2. 产品型号

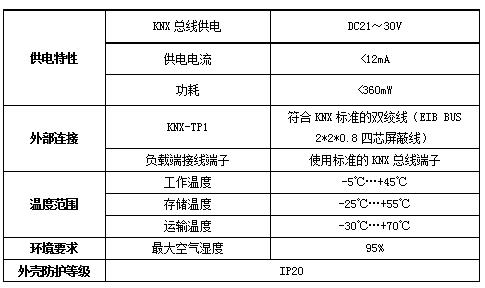

3. 技术参数

4. 安装与接线

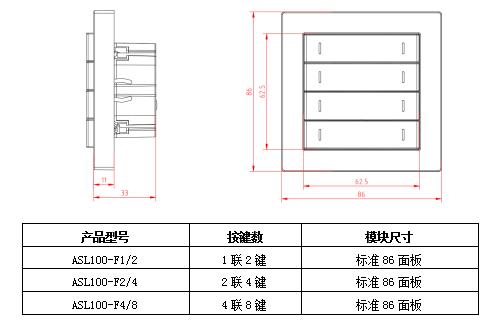

4.1 外形及安装尺寸(单位 mm)



4.2 4.2 安装方式

本产品是标准86盒安装,安装简单方便。

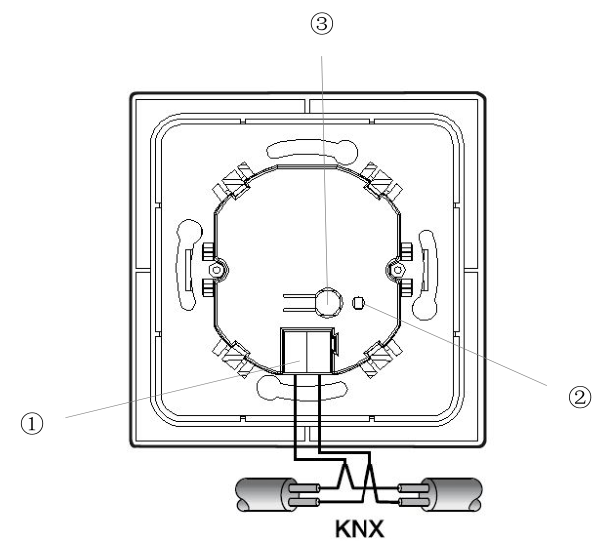

4.3 接线说明

①KNX总线端子:

此端子是KNX标准总线端子,其中红色是正极,黑色是负极。

该模块不需要额外的电源供电,只需将模块背面的KNX总线端子用KNX总线线缆和系统连接起来,就可实现弱电控制强电。

在实际项目需要接线时,KNX总线线缆的红线和黄线对应正极,黑线和白线对应负极。

② 运行及编程指示灯

等待编程时,指示灯呈红色;

说明:按编程按键或同时按住面板一联上下键3s以上,可进行编程状态的切换。在编程模式下,除运行指示灯呈红色外,还可看到一联下键的指示灯呈橙色且连续闪烁。

编程过程中及编程完成后,指示灯呈绿色。

正常运行时,指示灯呈绿色,且以约1s的频率闪烁。

③ 编程按键

按下编程按键,模块进入待编程状态,再次按下按键,编程状态结束。

5. 主要功能

智能面板各联按键相互独立,可配置不同功能且不相互干扰冲突。

通过ETS软件,可设置智能面板每通道的功能。主要功能有以下几点:开关控制、调光控制、百叶窗控制、数值发送、场景控制等。其中开关控制有单联组合开关控制和单个按键独立开关控制两种实现方式。

6. 注意事项

使用产品之前需检查外观是否完好,若有损坏及时找销售商。

按照使用说明书正确接线,注意不要顶到编程按键。接线完成后认真核查,确保接线正确。

接线时,请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

将产品连接到总线后,确保运行指示灯正常。操作编程按键,确保按键无卡顿,编程灯正常。

系统组网图:
