1. 概述

ASL100-Cx/6系列窗帘驱动器，采用先进的单片机技术，是具有高稳定性、高可靠性的智能控制模块。该模块是Acrel-bus智能照明控制系统的输出控制模块，此模块可以和符合KNX标准的任意控制模块进行通讯，然后实现窗帘/幕布的智能化控制。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

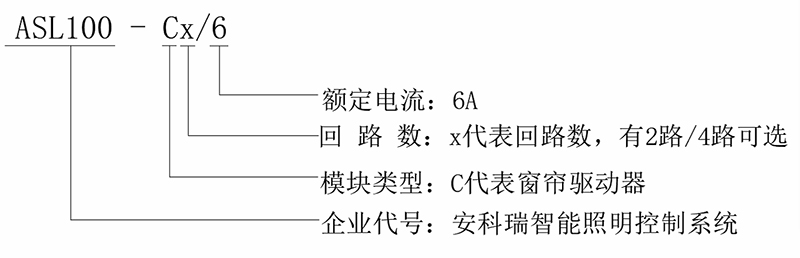

2. 产品型号


3. 技术参数

供电特性

KNX总线供电

DC21…30V

总线电流

<10mA

主要输入

AC/DC24…240V

回路数

2/4回路

频率

50~60HZ

负载电流（每回路）

MAX  6A

外部连接

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子


温度范围

工作温度

-5℃…+45℃

存储温度

-25℃…+55℃

运输温度

-30℃…+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20


4. 安装与接线

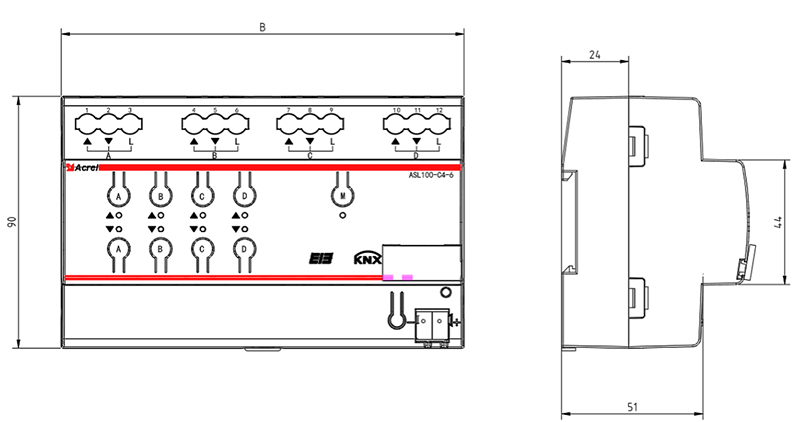

4.1 外形及安装尺寸(单位 mm)


产品型号

回路数

模块宽度(B)

模数

ASL100-C2/6

2

72mm

4模

ASL100-C4/6

4

144mm

8模


4.2 安装方式

该模块适用于35mm导轨式安装。

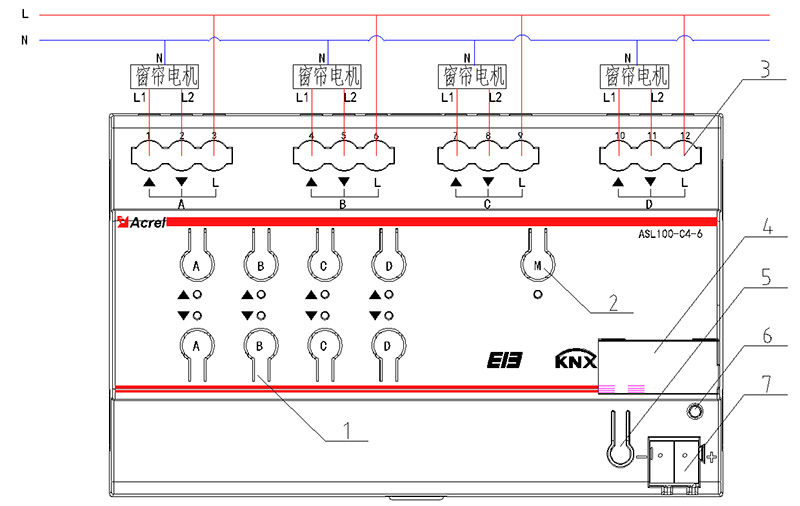

4.3 接线说明


上图为4路窗帘驱动器的接线示意图。在实际项目使用中，2路窗帘驱动器的接线和4路模块类似，在此就不一一列出。现对4路窗帘驱动器接线图进行说明。

① 手动操作按键：

A/B/C/D四通道的任意按键，在手动操作模式下，按下按键电机动作，松开按键动作停止。

② 手动/自动切换按键

按下按键后，可切换手动操作模式和自动控制模式。

③ 负载接线端子：

此端子接入受控窗帘电机。

④ 标签夹：

用于放置模块标签(模块编号)等等。

⑤ 编程按键：

按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束。

⑥ 运行及编程指示灯：

等待编程时，指示灯呈红色;

编程过程中及编程完成后，指示灯呈绿色;

正常运行时，指示灯呈绿色，且以约1s的频率闪烁。

⑦ KNX总线端子：

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

正常接线时，KNX总线线缆的红线和黄线对应正极，黑线和白线对应负极。

5. 主要功能

窗帘驱动器作为执行单元，其作用是对窗帘电机进行直接控制。窗帘驱动器有手动操作和自动控制两种工作模式。面板上的通道操作按键可手动控制电机动作，通过ETS参数的设置，可接受来自总线的控制报文，自动控制窗帘动作。

窗帘驱动器主要功能有：窗帘控制、时间功能、手动控制、状态查询、步进控制、场景控制等,所有功能的设置均可在ETS软件设置完成。

6. 注意事项

使用产品前请检查外观是否完好，若有损坏及时找销售商。

按照使用说明书正确接线，接线完成后需认真核查，确保接线正确。

接线时，请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

产品安装更换，确保是在断电状态下操作的。

将产品连接到总线后，确保运行指示灯正常。操作编程按键，确保按键无卡顿，编程灯正常。

该产品不可直接替代微型断路器等保护元件。
