1. 概述

ASL100-WIx/230系列湿接点输入模块，是安科瑞推出的基于Acrel-bus智能照明控制系统的二进制输入模块。通过KNX总线线缆，将湿接点输入模块和驱动器等控制模块接入到控制系统，可以和消防等系统实现联动控制，为人们生活的舒适、安全提供可靠的保证。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

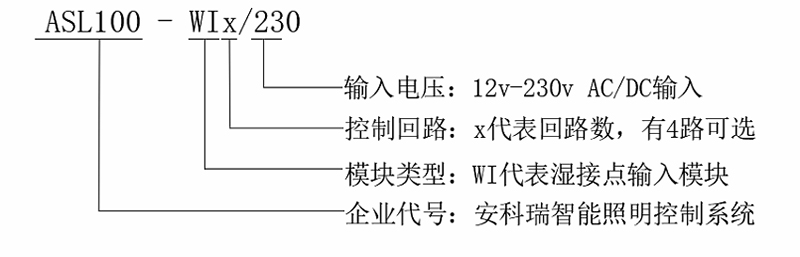

2. 产品型号


3. 技术参数

供电特性

KNX总线供电

DC21～30V

供电电流

<12mA

功耗

<360mW

外部连接

外部输入

12-230V交直流湿接点信号

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃～+45℃

存储温度

-25℃～+55℃

运输温度

-30℃～+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20


4. 安装与接线

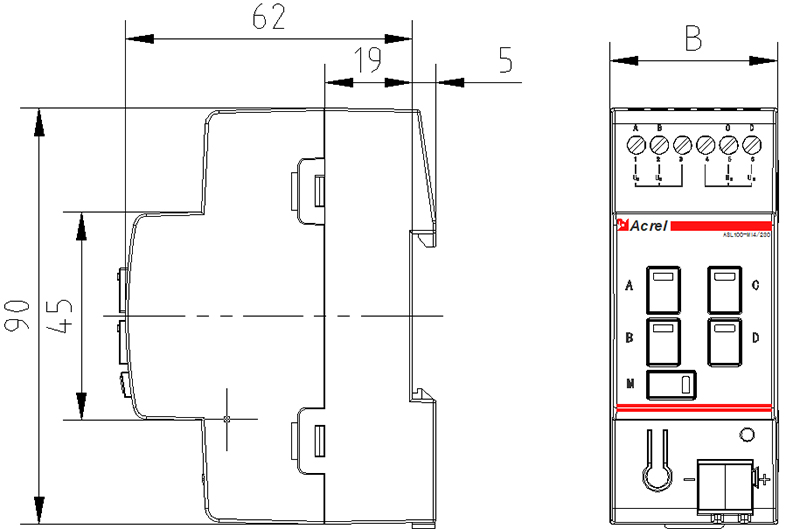

4.1 外形及安装尺寸(单位 mm)


产品型号

模块宽度（B）

回路数

模数

ASL100-WI4/230

36mm

4

2模


4.2 安装方式

本模块适用于35mm轨道式安装。

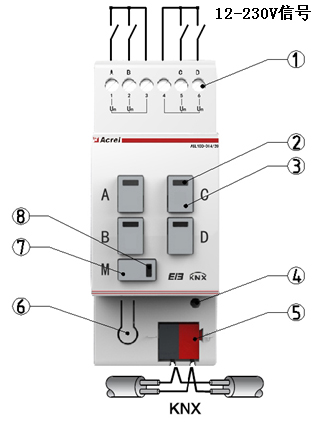

4.3 接线说明


① 湿接点信号输入端子：

此端子接外部有源信号。

② 输入指示灯：

手动操作模式下，分别按下A/B/C/D四通道的按键时，对应通道的指示灯会亮。

③ 按键输入：

手动操作模式下，按下A/B/C/D通道的按键时，对应的通道会有输入信号，实现手动控制。

④ 运行及编程指示灯：

等待编程时，指示灯呈红色;

编程过程中及编程完成后，指示灯呈绿色;

正常运行时，指示灯呈绿色，且以约1s的频率闪烁。

⑤ KNX总线端子:

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

为了便于查线，实际接线时，KNX总线线缆的红线和黄线对应正极，黑线和白线对应负极。

⑥ 编程按键：

按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束。

⑦ 手/自动输入切换按键：

按下按键后，可切换手动操作模式和自动控制模式。

⑧ 手动输入指示灯：

切换至手动操作模式时，此指示灯亮。

5. 主要功能

湿接点输入模块作为一个二进制输入模块，当检测到有外部有源信号输入时，配合驱动器可以和消防系统实现联动控制。

湿接点输入模块通过外部输入的有源信号和(或)模块上的按键可实现开关控制、调光控制、窗帘控制、数值发送、场景切换、顺序发送、计数、多重操作等诸多功能。

6. 注意事项

使用产品前请检查外观是否完好，若有损坏及时找销售商。

产品使用前，请确认输入信号是有源信号。

按照使用说明书正确接线，接线完成后需认真核查，确保接线正确。

接线时，请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

将产品连接到总线后，确保运行指示灯正常。操作编程按键，确保按键无卡顿，编程灯正常。

产品安装更换，确保是在断电状态下操作的。
