1. 概述

ASL100-DIx/20系列干接点输入模块,是安科瑞推出的基于Acrel-bus智能照明控制系统的二进制输入模块。干接点输入模块和驱动器等控制模块组成的控制系统,可实现照明系统和消防系统的联动控制,为人们生活提供舒适、便捷的保证。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

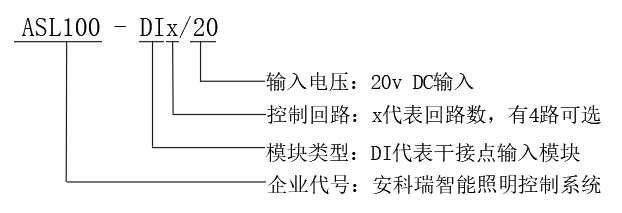

2. 产品型号


3. 技术参数

供电特性

KNX总线馈电

DC2130V

供电电流

<12mA

功耗

<360mW

外部连接

外部输入

干接点信号

KNX-TP1

符合KNX标准的双绞线(EIB BUS 2*2*0.8四芯屏蔽线)

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃+45℃

存储温度

-25℃+55℃

运输温度

-30℃+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20

4. 安装与接线

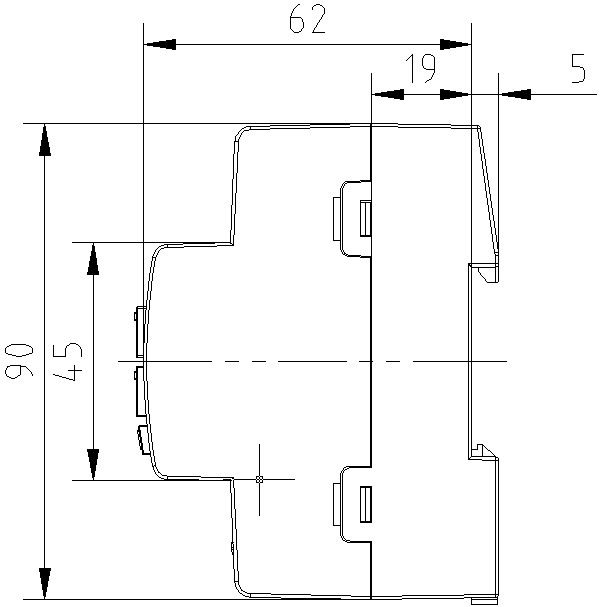

4.1 外形及安装尺寸(单位 mm)

产品型号

模块宽度(B)

回路数

模数

ASL100-DI4/20

36mm

4

2模


4.2 安装方式

本模块适用于35mm轨道式安装。

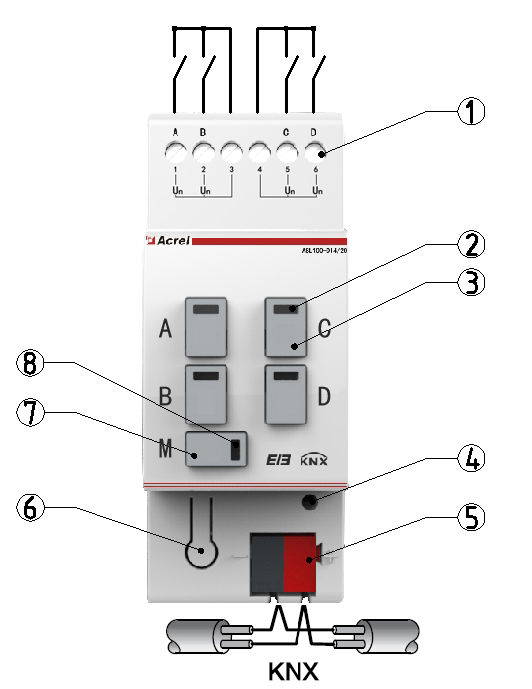

4.3 接线说明


① 干接点信号输入端子:

此端子接入外部无源信号。

② 输入指示灯:

手动操作模式下,分别按下A/B/C/D四通道的按键时,对应通道的指示灯会亮。

③ 按键输入:

手动操作模式下,按下A/B/C/D通道的按键时,对应的通道会有输入信号,实现手动控制。

④ 运行及编程指示灯:

等待编程时,指示灯呈红色;

编程过程中及编程完成后,指示灯呈绿色;

正常运行时,指示灯呈绿色,且以约1s的频率闪烁。

⑤ KNX总线端子:

此端子是KNX标准总线端子,其中红色是正极,黑色是负极。

正常接线时,KNX总线线缆的红线和黄线对应正极,黑线和白线对应负极。

⑥ 编程按键

按下编程按键,模块进入待编程状态,再次按下按键,编程状态结束。

⑦ 手/自动输入切换按键

按下按键后,可在手动操作模式和自动控制模式间自由切换。

⑧ 手动输入指示灯:

切换至手动操作模式时,此指示灯亮。

5. 主要功能

干接点作为一个二进制输入模块,当检测到有外部无源信号输入时,配合驱动器可以和消防系统实现联动控制。

干接点输入模块通过外部输入的无源信号和(或)模块上的按键可实现开关控制、调光控制、窗帘控制、数值发送、场景切换、顺序发送、计数、多重操作等诸多功能。

6. 注意事项

使用产品前请检查外观是否完好,若有损坏及时找销售商。

产品使用前,请确认输入信号为无源信号。

按照使用说明书正确接线,接线完成后需认真核查,确保接线正确。

接线时,请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

将产品连接到总线后,确保运行指示灯正常。操作编程按键,确保按键无卡顿,编程灯正常。

产品安装更换,确保是在断电状态下操作的。
