1. 概述

ASL100-SDx/16系列0-10v调光驱动器,采用先进的单片机技术,是具有高稳定性、高可靠性的智能控制模块。该模块作为Acrel-bus智能照明控制系统中的输出控制模块,配合其他输入模块(如智能面板、干接点等),可实现大型公建、智能楼宇照明系统的智能化控制。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

2. 型号规格


3. 技术参数

供电特性

KNX总线供电

DC21…30V

供电电流

<12mA

功耗

<360mW

负载电流

<16A

外部连接

KNX-TP1

符合KNX标准的双绞线(EIB BUS 2*2*0.8四芯屏蔽线)

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃~+45℃

存储温度

-25℃~+55℃

运输温度

-30℃~+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20


4. 安装与接线

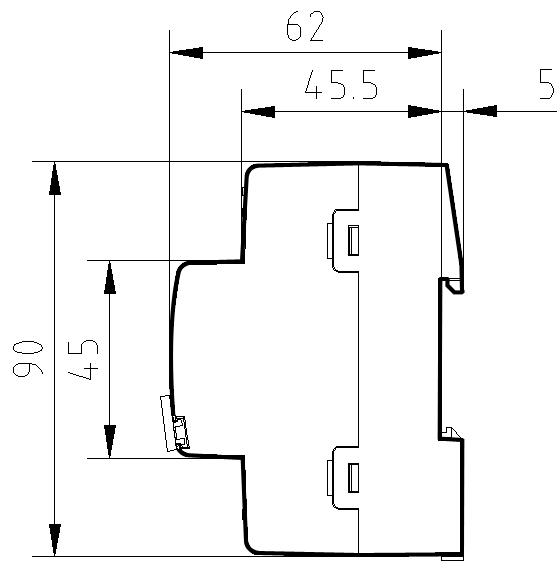

4.1 外形及安装尺寸(单位 mm)


产品型号

回路数

模块宽度 (B)

模数

ASL100-SD2/16

2

72mm

4模

ASL100-SD4/16

4

144mm

8模


4.2 安装方式

该调光器适用于35mm轨道式安装。

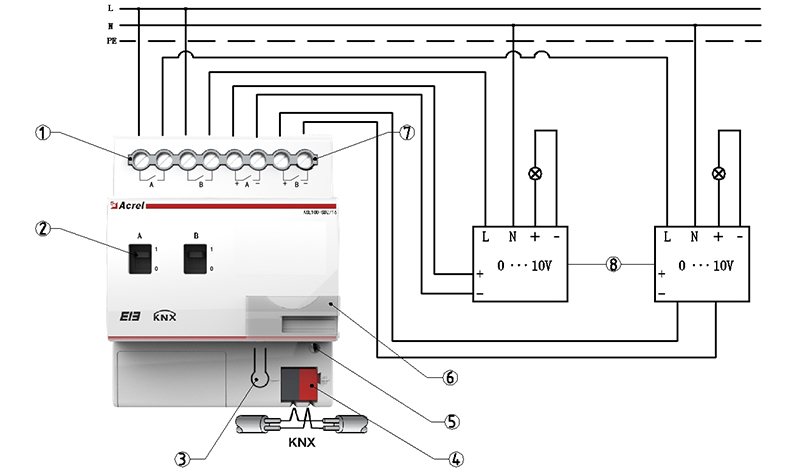

4.3 接线说明


上图2路0-10v调光驱动器的接线示意图。在实际使用中,4路0-10v调光驱动器的接线方式和2路模块类似,在此就不一一赘述。现对2路0-10v调光驱动器的接线图进行说明。

① 市电输入端子:

此端子接入受控负载回路。

② 继电器手动操作孔:

此操作孔,可手动控制继电器的通断。

③ 编程按键:

按下编程按键,模块进入待编程状态,再次按下编程按键,编程状态结束。

④ KNX总线端子:

此端子是KNX标准总线端子,其中红色是正极,黑色是负极。

正常接线时,KNX总线线缆的红线和黄线对应正极,黑线和白线对应负极。

⑤ 运行及编程指示灯:

等待编程时,该指示灯呈红色;

编程过程中及编程完成后,该指示灯呈绿色;

正常运行时,该指示灯呈绿色,且以约1s的频率闪烁。

⑥ 标签夹:

用于放置模块标签(模块编号)等等。

⑦ 0—10V调光信号输出:

此端子和受控灯具的0-10V信号端接线,可实现调光功能。

注意:多个负载的调光需要隔离器,详情请咨询技术人员。

⑧ 0—10V 调光电源:

指受控灯具0-10V 的调光信号端。

5. 主要功能

0-10v调光驱动器作为执行单元可以和符合KNX标准的任意模块进行通信,当模块接收到来自总线的控制报文后既可以直接控制负载的通断实现开关功能,还可以输出0—10V调光信号实现调光功能。此外,通过ETS编程,还可实现预设、场景等控制功能。

6. 注意事项

使用产品前请检查外观是否完好,若有损坏及时找销售商。

按照使用说明书正确接线,接线完成后需认真核查,确保接线正确。

接线时,请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

将产品连接到总线后,确保运行指示灯正常。操作编程按键,确保按键无卡顿,编程灯正常。

产品安装更换,确保是在断电状态下操作的。

该产品不可直接替代微型断路器等保护元件。

产品使用之前,请确认模块调光方式与照明负载完全匹配,为了确保调光效果可达到要求,建议寄样品进行测试。
