1. 概述

ASL100-TDx/5可控硅调光驱动器，采用先进的单片机技术，是具有高稳定性、高可靠性的智能控制模块。在实际项目中，该调光模块配合其他控制模块(如：智能面板、干接点等)可实现照明系统的智能化控制。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

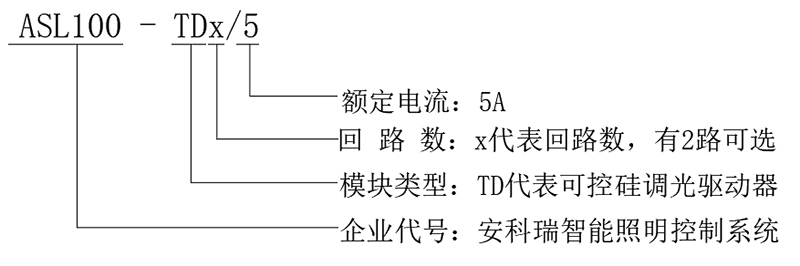

2. 产品型号


3. 技术参数

供电特性

KNX总线馈电

DC21～30V

供电电流

<12mA

功耗

<360mW

负载电流

Max 5A

外部连接

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃…+45℃

存储温度

-25℃…+55℃

运输温度

-30℃…+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20

4. 安装与接线

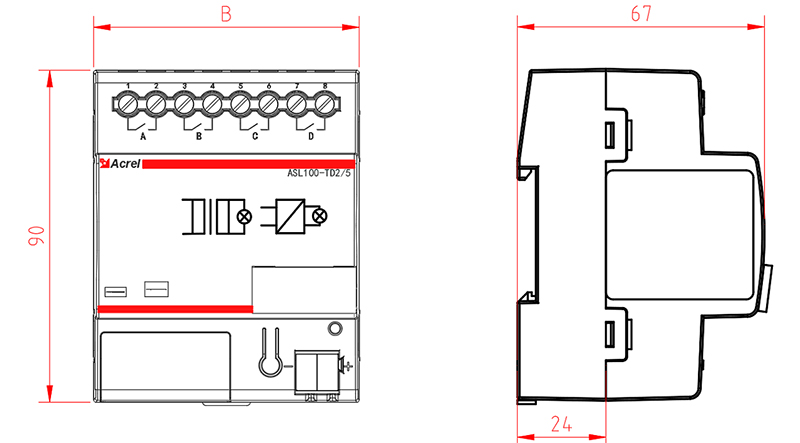

4.1 外形及安装尺寸(单位 mm)


产品型号

回路数

模块宽度 (B)

模数

ASL100-TD/5

2

72mm

4模


4.2 安装方式

该模块适用于35mm导轨式安装。

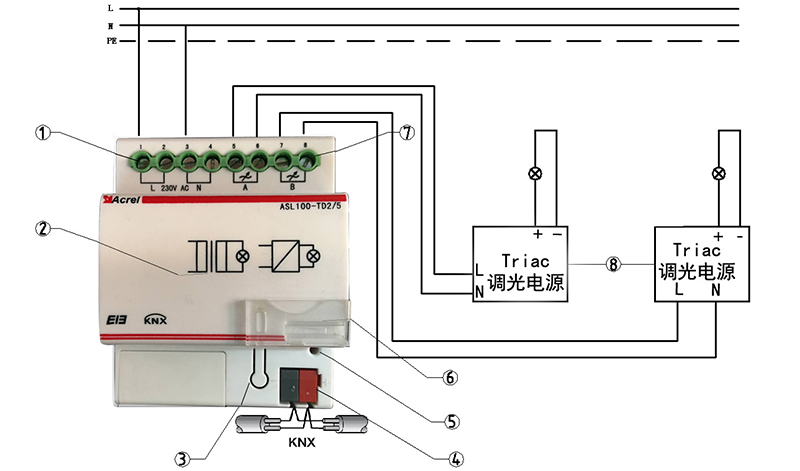

4.3 接线说明


① 市电输入端子：

此端子接入受控负载回路。

② 可控硅调光原理图：

此图例仅是调光驱动器面板上的可控硅调光标志，无特殊意义。

③ 编程按键：

按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束。

④ KNX总线端子：

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

正常接线时，KNX总线线缆的红线和黄线对应正极，黑线和白线对应负极。

⑤ 运行及编程指示灯：

等待编程时，指示灯呈红色;

编程过程中及编程完成后，指示灯呈绿色;

正常运行时，指示灯呈绿色，且以约1s的频率闪烁。

⑥ 标签夹：

用于放置模块标签(模块编号)等等。

⑦ Triac调光模块输出接口：

此端子和受控灯具的Triac调光电源接线，可实现调光功能

⑧ LED Triac调光电源：

灯具的Triac调光电源，接入可控硅模块的调光信号输出接口，可实现调光功能。

5. 主要功能

可控硅调光驱动器作为调光模块，可以和符合KNX标准的任意模块进行通信。日常使用中，既可以直接控制负载的通断，还可以对输入电压的调节而实现调光功能。该调光器收到来自总线的控制报文后会根据设置的参数执行相应的动作。

通过ETS编程，该调光器可以实现多种控制功能，主要有：调光功能：相对调光和数值调光功能，预设功能，场景控制等。

6. 注意事项

使用产品前请检查外观是否完好，若有损坏及时找销售商。

按照使用说明书正确接线，接线完成后需认真核查，确保接线正确。

接线时，请选择符合KNX标准的总线端子和总线线缆(EIB BUS 2*2*0.8四芯屏蔽线)。

将产品连接到总线后，确保运行指示灯正常。操作编程按键，确保按键无卡顿，编程灯正常。

产品安装更换，确保是在断电状态下操作的。

该产品不可直接替代微型断路器等保护元件。

产品使用之前，请确认模块调光方式与照明负载完全匹配，为了确保调光效果可达到要求，建议寄样品进行测试。
