1. 概述

ASL100系列KNX/IP网关模块(以下简称模块)，作为Acrel-bus智能照明控制的系统元件，和驱动器、智能面板、干接点等KNX系统的其他模块组成一套完整的控制系统，在大型公建、楼宇照明的智能控制中，起到过滤报文、降低总线负载，扩展系统容量的作用，确保系统控制的稳定有效性。

该模块采用先进的单片机技术，具有高稳定性、高可靠性，产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定，是一款集KNXnet/IP网关和KNX路由器功能于一体的标准KNX/IP网关，其作为ETS、ASL1000智能照明自研软件等KNX通讯软件的接口，为KNX总线设备提供下载应用程序，读取总线报文，管理设备信息等功能。

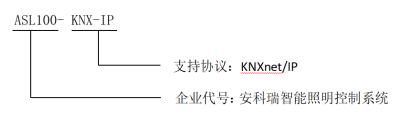

2.产品型号

3. 技术参数

供电特性

KNX总线供电

DC21…30V

供电电流

<12mA

功耗

<360mW

外部连接

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃…+45℃

存储温度

-25℃…+55℃

运输温度

-30℃…+70℃

环境要求

最大空气湿度

95%

外壳防护等级

IP20

安装

标准35mm轨道安装

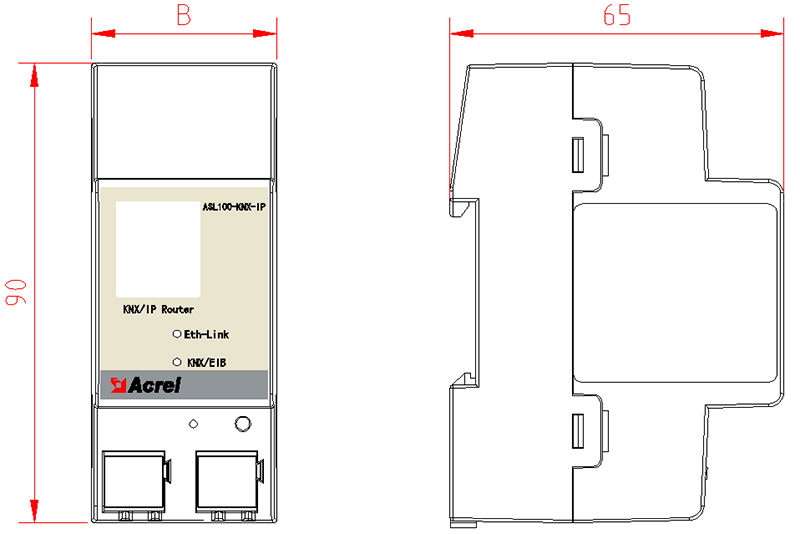

4. 外形结构

产品型号

回路数

模块宽度 (B)

模数

ASL100-KNX-IP

2

36mm

2模

安装提示: 该模块适用于35mm导轨式安装，安装时只需将模块卡进轨道即可。

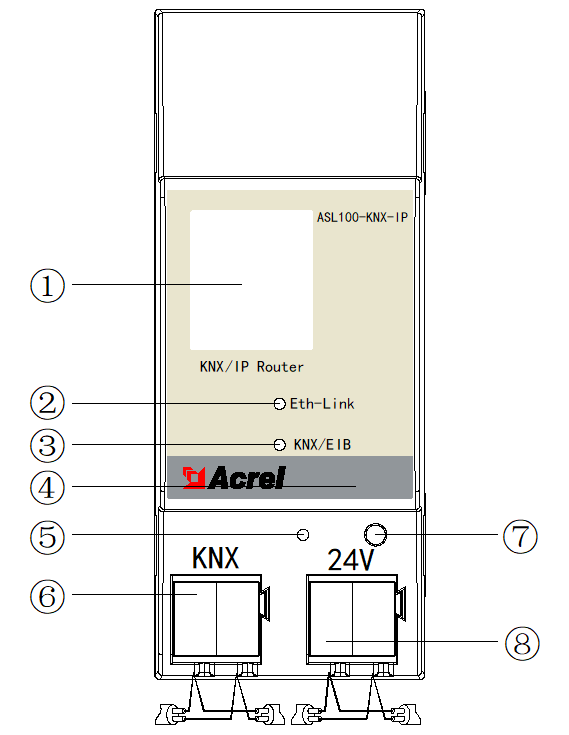

5.电气接线图

上图为KNX/IP网关的接线示意图，现对接线图进行说明：

①IP接口

此接口连接IP线缆，采用标准RJ45插座

②IP侧通讯指示灯

此指示灯常亮表示IP侧连接正常；闪烁表示IP侧有通讯

③KNX侧通讯指示灯

此指示灯闪烁表示KNX侧有通讯

④标签夹

用于放置模块标签（模块编号、IP地址）等等

⑤编程指示灯

在等待编程时，指示灯呈红色；进入编程过程中及编程完成后，指示灯灭

⑥KNX总线端子

此端子是KNX标准总线端子，其中红色是正极，黑色是负极，连接KNX总线

⑦编程操作孔

按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束

⑧24V电源端子

此端子是KNX标准总线端子，其中黄色是正极，白色是负极，连接辅助电源

6. 应用指南

ASL100-KNX-IP作为标准KNX/IP网关，连接ETS、ASL1000智能照明自研软件等KNX通讯软件，可为KNX总线设备提供配置、管理、下载等功能。该网关主要功能包括以下几点：

网关名称设置

IP地址设置连接

组播地址设置连接

报文过滤路由

KNX系统组网扩容

KNX通讯软件连接

总线设备的配置管理下载

6.1 产品特点

ASL100-KNX-IP系列KNX/IP网关作为系统元件，在KNX系统组网时作为支线耦合器、区域耦合器、多区域耦合器使用，通过ETS软件进行参数设置起到过滤报文、降低总线负载，扩展系统容量的作用。

ASL100-KNX-IP系列KNX/IP网关作为KNX通讯软件的接口设备，通过ETS软件设置的IP地址和组播地址后，可以通过IP隧道或者组播地址与符合KNX标准的任意通讯软件进行连接，对标准的KNX总线设备实现配置、管理、下载等功能。

说明：

作为支线耦合器时，物理地址为X.Y.0（X = 0~15，Y = 0~7），当前支线之上将不再有任何区域耦合器。

作为区域耦合器时，物理地址为X.0.0（X = 0~15），当前区域之下可以部署标准的KNX支线耦合器。

作为多区域耦合器时，物理地址为X.0.0（X = 0~15），后台系统通过网关的IP地址来区别多个KNX系统。

6.2使用指南

1.将KNX/IP网关接入KNX工程网络，再将系统网络通过USB或网关与装有ETS的计算机连接，检查计算机和KNX系统之间的通信是否正常。

2.将KNX/IP网关数据库导入到ETS数据库中，建立相应的工程，根据其在KNX系统组网时的不同功能，在拓扑结构中设置网关的物理地址（物理地址不能重复），然后在参数配置页面，配置好参数。

3.点击ETS中的下载选项，按下KNX/IP网关的编程按钮，将参数配置信息下载到模块中，完成应用编程。

7. 订货范例

例：

型    号：ASL100-KNX-IP

名    称：KNX/IP网关

应用场合：智能照明控制系统

模块宽度：2模

操作及显示：编程按键及通讯指示灯
