1. 概述

ASL100-T2/BM人体移动及照度二合一传感器，采用先进的单片机技术，是具有高稳定性、高可靠性，强抗干扰能力的控制模块。此模块是安科瑞推出的基于Acrel-bus智能照明控制系统中的传感器，在控制系统中，传感器配合其他模块可以实现光照、风机、空调等的智能化控制。

该产品符合国标GB-T20965-2013《控制网络HBES技术规范_住宅和楼宇控制系统》的规定。

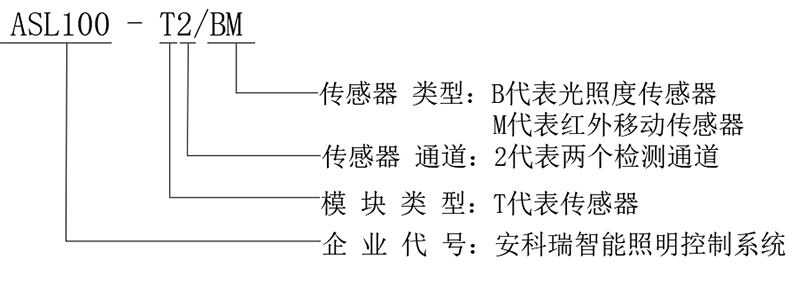

2. 产品型号


3. 技术参数

供电特性

KNX总线馈电

DC21～30V

供电电流

<12mA

功耗

<360mW

外部连接

KNX-TP1

符合KNX标准的双绞线（EIB BUS 2*2*0.8四芯屏蔽线）

负载端接线端子

使用标准的KNX总线端子

温度范围

工作温度

-5℃…+45℃

存储温度

-25℃…+55℃

运输温度

-30℃…+70℃

环境要求

最大空气湿度

95%

传感器感应范围

                 安装高度≤5m

最大感应角度120°

外壳防护等级

IP20


4. 安装与接线

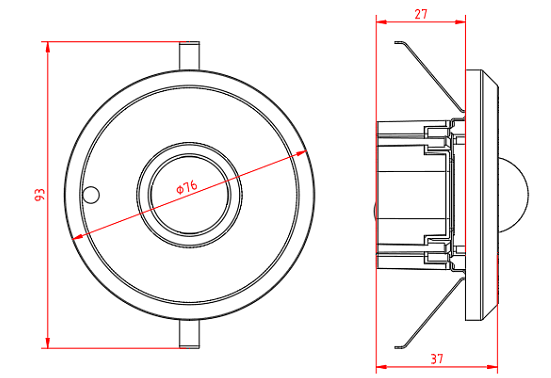

4.1 外形及安装尺寸（单位 mm）



4.2 安装方式

本产品采用嵌入式安装，通过产品左右两侧的弹簧片进行固定。

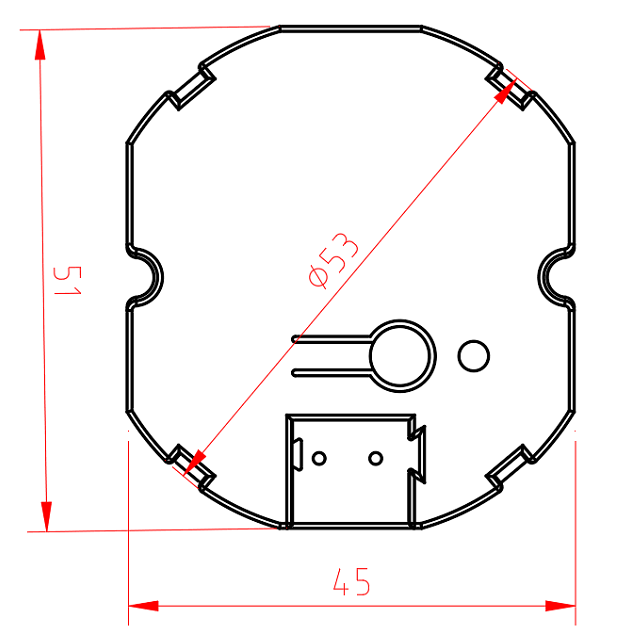

该传感器开孔尺寸如下，建议安装孔尺寸大小ф58mm±3mm。

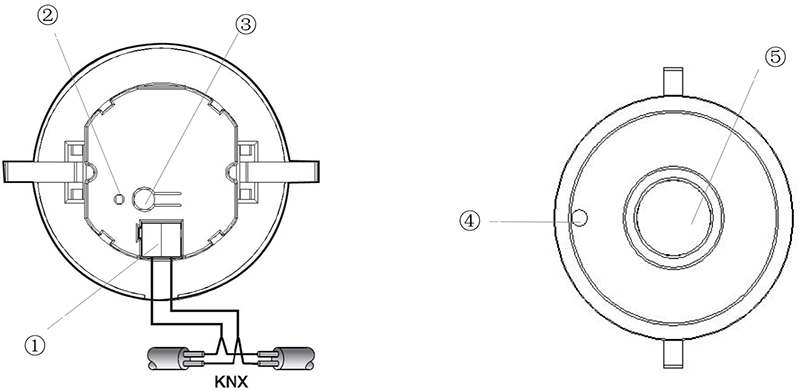

4.3 接线说明


① KNX总线端子

此端子是KNX标准总线端子，其中红色是正极，黑色是负极。

该模块不需要额外的电源供电，只需将模块背面的KNX总线端子用KNX总线线缆和系统连接起来即可。

在实际项目接线时，KNX总线线缆的红线和黄线对应正极，黑线和白线对应负极。

② 运行及编程指示灯

等待编程时，该指示灯呈红色；

编程过程中及编程完成后，该指示灯呈绿色；

正常运行时，该指示灯呈绿色，且以约1s的频率闪烁。

③ 编程按键：

按下编程按键，模块进入待编程状态，再次按下按键，编程状态结束。

④ 光照度感应

此光耦对应光照度检测通道，安装时，注意不要遮挡。

⑤ 人体移动感应

内置红外移动感应模块，安装时，注意不要遮挡。

5. 主要功能

人体移动及照度二合一传感器一般用于走道等公共场所，检测并判断现场环境，实现自动控制。例如，当有人体移动时，受控区域的灯自动打开，人离开后，灯延时关闭，避免长时间开灯而造成电能的浪费。

通过ETS软件，传感器可选择以下功能进行参数设置，主要包括：人体移动检测，光照度检测，三种数据类型的输出，光照度阈值设置，逻辑运算功能，人体移动检测灵敏度的设置等。

6. 注意事项

使用产品之前需检查外观是否完好，若有损坏及时找销售商。

按照使用说明书正确接线，注意不要顶到编程按键。接线完成后认真核查，确保接线正确。

接线时，请选择符合KNX标准的总线端子和总线线缆（EIB BUS 2*2*0.8四芯屏蔽线）。

将产品连接到总线后，确保运行指示灯正常。操作编程按键，确保按键无卡顿，编程灯正常。
